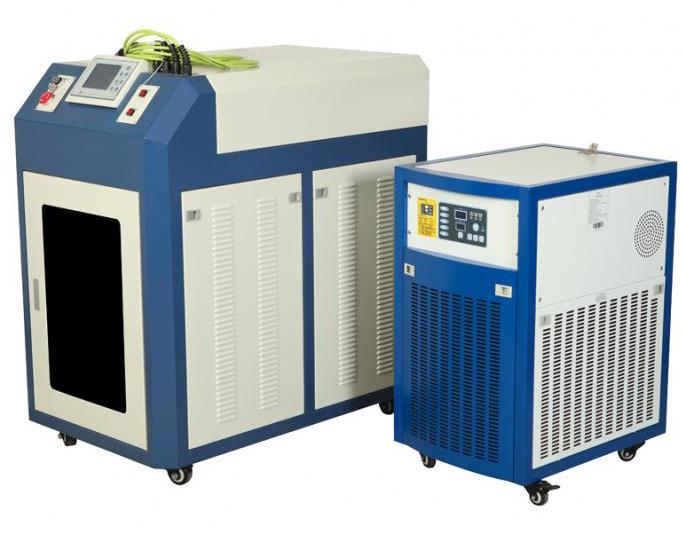

產品描述
1、能量負反饋
能量負反饋激光焊接機的工作原理是在激光器的輸出端增加一個能量檢測裝置，用來檢測輸出激光能量的大小，并將該信號實時的反饋到控制端，與理論設定的能量進行比較，形成一個閉環的控制系統，達到準確控制激光能量輸出的目的，
能量負反饋技術可以使激光輸出的能量具有良好的重復性，簡單來說，就是可以保證每次輸出的激光能量穩定，這可以有效減少產品的不良率。
2、輸出波形控制
輸出波形可根據焊接材料、形狀等任意設定：在具體工件的外形和材料，改變激光能量的輸出波形，可以極大的改善焊接質量。
3、光纖傳輸
激光可實現多光纖同時輸出，與傳統的硬光路輸出系統相比，可以增加加工的自由度，能進行多光束同時加工及多工位加工，為更加精密的焊接提供了條件
4、豐富的I/O接口，用戶可以方便的控制焊接機。
5、 關鍵元器件均采用國外進口件，保證產品質量。
二、行業應用
應用于光通信器件、電子元器件、醫療機械、鐘表、眼鏡、IT產品、數碼通訊產品、精密零件、五金等行業大批量生產企業的離線/在線焊接，包括手機屏蔽罩、金屬手機外殼、金屬電容器外殼、電腦內硬盤、微電機、傳感器、金屬屏蔽網、刮胡刀片及其他類別電子產品的高效率激光點焊、密封焊、重疊焊。
技術參數：
|
名稱 |
光纖激光焊接機 |
|||||||||
|
設備型號 |
FW30 |
FW30 |
FW100 |
FW100 |
FW150 |
FW150 |
FW300 |
FW300 |
FW500 |
FW500 |
|
反饋方式 |
能量 |
電流 |
能量 |
電流 |
能量 |
電流 |
能量 |
電流 |
能量 |
電流 |
|
激光功率 |
30W |
100W |
150W |
300W |
500W |
|||||
|
單點最大能量 |
30J |
50J |
50J |
60J |
80J |
|||||
|
激光波長 |
1064nm |
|||||||||
|
脈沖頻率 |
0-200Hz |
|||||||||
|
脈沖寬度 |
0.1-50.0ms |
|||||||||
|
分光方式 |
能量分光或時間分光 |
|||||||||
|
光纖芯徑 |
600um或400um |
|||||||||
|
光纖數量 |
最多4路 |
|||||||||
|
瞄準定位 |
紅光指示 |
|||||||||
|
控制系統 |
MCU+CPLD+彩色觸摸屏控制 |
|||||||||
|
冷卻系統 |
內循環風冷 |
外部水冷2P |
外部水冷3P |
外部水冷4P |
||||||
|
電力需求 |
220V±10%，50Hz，15A |
220V/380V |
380V±10% 50Hz 35A |
|||||||
|
外形尺寸 |
1200mm*60mm*1050mm |
1500mm*60mm*1100mm |
||||||||
|
設備重量 |
130KG |
320K |
||||||||
*以上技術參數僅供參考*
